トラックステーション®4S

軌道検測システム

軌道線形を絶対座標で、軌間・水準・通り・高低・平面性の相対変位を同時に取得

トラックステーション®4が進化しました！
〇軌道の管理5項目の相対値を算出！
〇新幹線軌道に対応
〇測定距離最大100ｍ

軌道を走行するだけで左右レールの3次元座標データを取得するシステム及び測量台車です。計画線との差分計算をすることで、従来の軌道整正あるいはマルタイ車でのレール面整正に使用することが可能です。

東日本旅客鉄道株式会社様と共同開発したシステムです。

特許：第6445383号

資料請求はこちら

機能・特徴

軌道状況を絶対座標で計測、管理
レール線形の連続した3次元座標を取得台車に設置したプリズムをトータルステーションでトラッキングしながら台車を押し進めることで絶対的な座標を取得します。傾斜計の値を使用してプリズム位置を補正することで精度向上をはかります。
長距離の計測が可能延長での計測時は、一度離れた測量機設置台車を移動させ、再度計測用台車を押すことで連続した座標の取得が可能となっています。
マルタイ車との連動当システムで取得したデータから計画線を引き、マルタイ車に入力することでこれまで不可能だった絶対的な線路整備が可能となります。

新幹線軌道にも対応在来線、新幹線標準軌に対応しています。

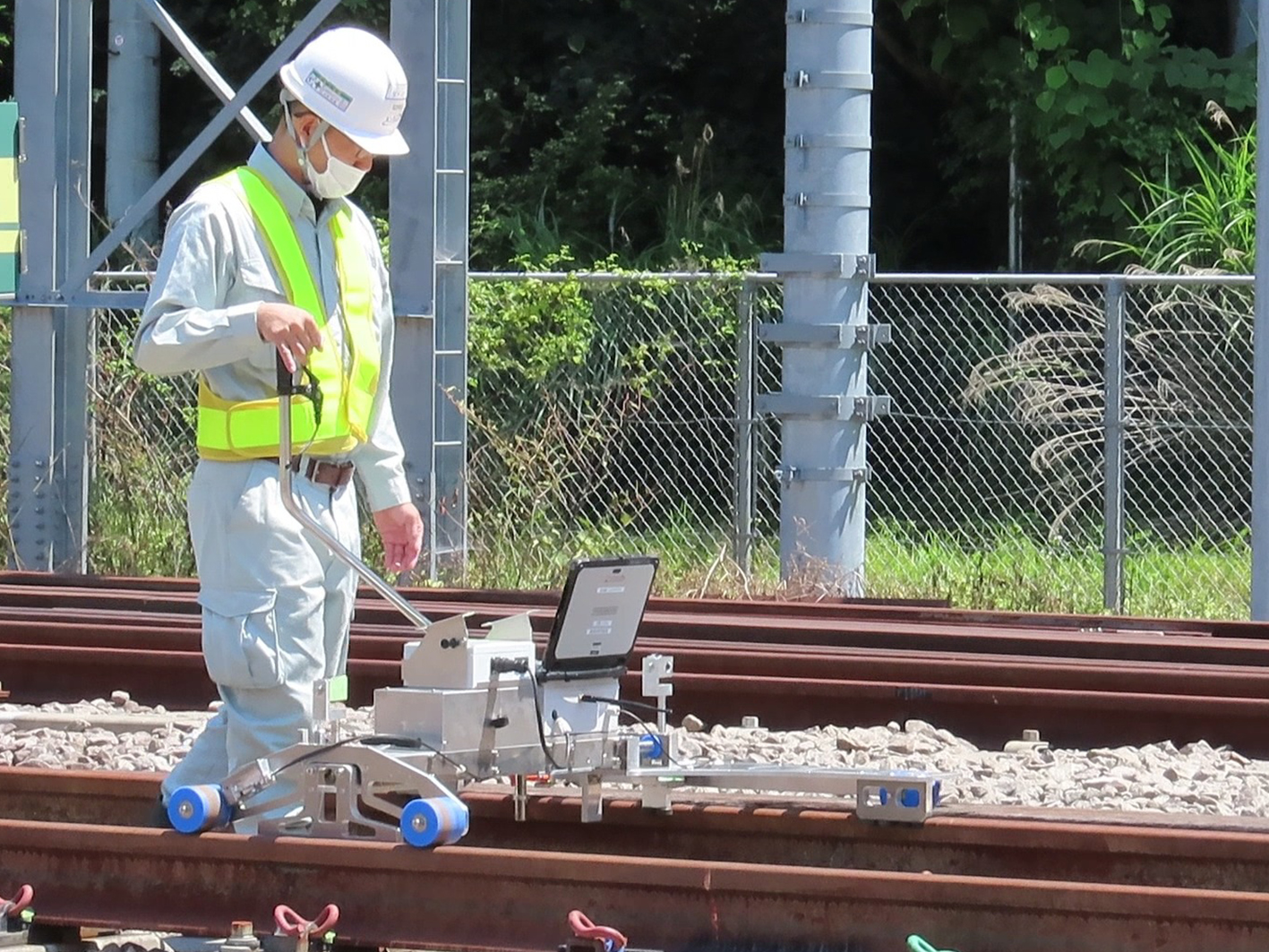

- 計測台車

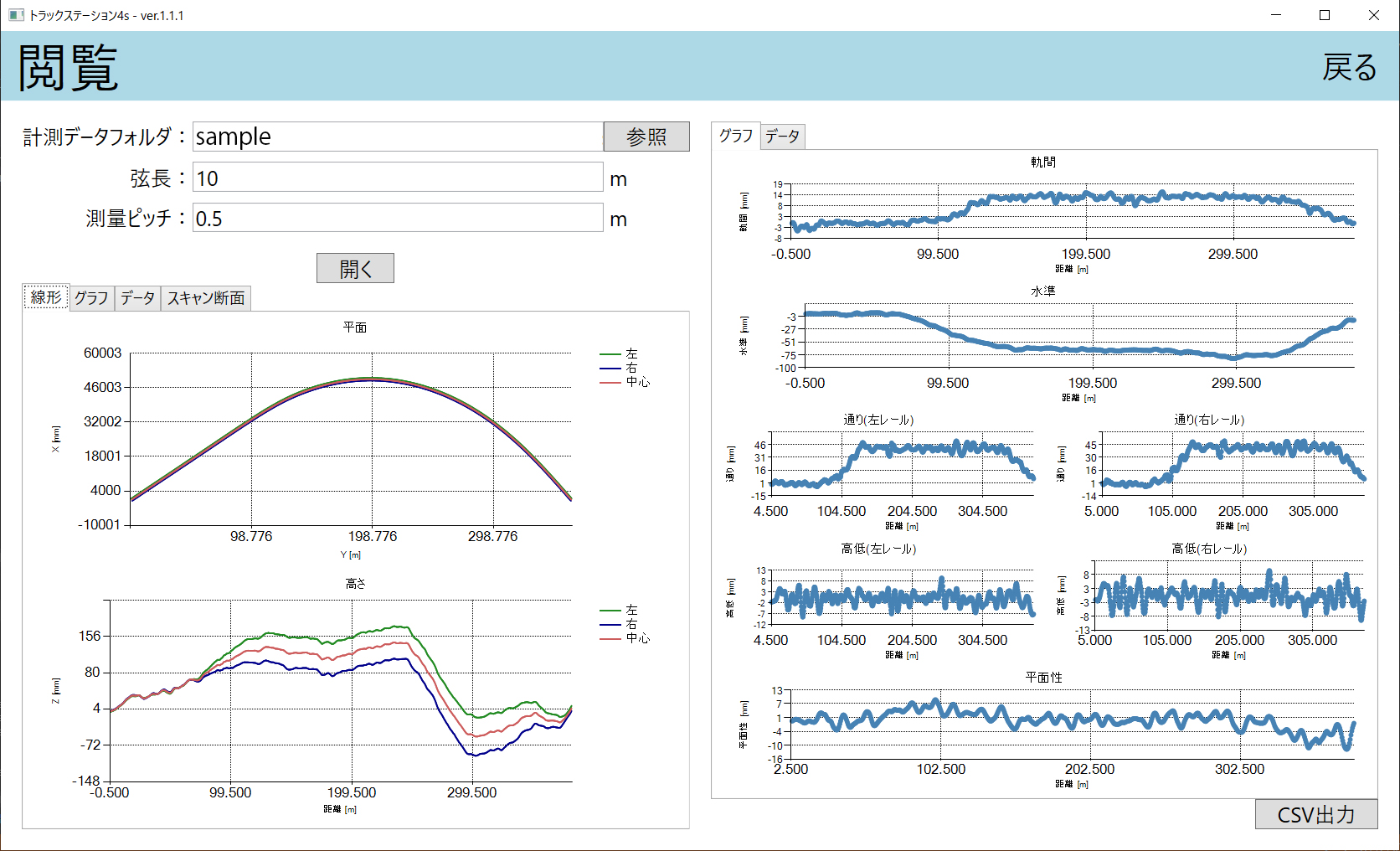

- 計測画面
- 軌道検測の流れ
走行するだけで軌間・水準・通り・高低・平面性データを取得

高低・通り(トータルステーションから値取得)従来主な高さを確認する方法として、レベルを使用して5mピッチに計測を行っています。当システムは３次元座標を計測するので、任意のピッチで高低と通りを同時に取得します。

水準・平面性（傾斜計から値取得）

軌間（変位計から値取得）
