コテプリ®

コンクリート打設天端仕上り高さ管理システム NETIS登録 KT-180117-A
コテプリ®

打設中のコンクリートの平坦性を リアルタイムかつ高精度に計測

コンクリートは一度固まってしまうと調整が難しいため、打設中の高さ管理が重要です。コテプリは、打設中の大均しと仕上げのコテ均しにおいて、施工精度向上と天端出し作業軽減に貢献するシステムです。

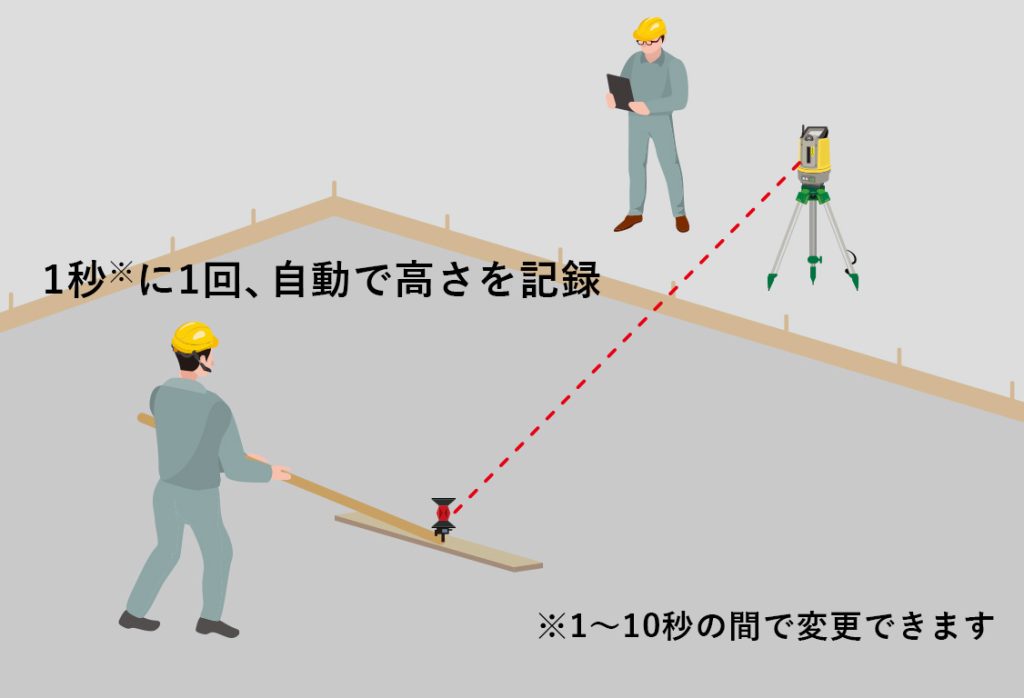

360°プリズムをトンボまたはコテに設置し、自動追尾の測量機で計測することにより、リアルタイムで高さ計算をします。計測端末やスマートグラスで設計値との差分を見ながら作業することで精度の高い施工結果が得られます。
大日本土木株式会社様と共同開発した計測システムです。

機能・特徴

  • 色で視覚的に表示
    設計値との差や自分がいる場所を色と数字で表示するので、作業中でも直感的な判断が可能です。データの記録やキャンセルはリモコンまたは計測端末で行います。※リモコンはオプションです。

    天端出し作業を軽減
    設計値データをアプリに入れて高さ精度管理をシステムで行うことにより、天端目印がなくても作業することができるので作業時間の短縮が期待できます。

    計画簡単設定
    CSVデータを読み込むとTINを自動構成します。計画データはTIN処理で簡単に作成できます。

    ウェアラブル端末と連携
    スマートグラスを使用することで、手に端末を持つことなくリアルタイムに設計との差を確認しながら作業を行えます。

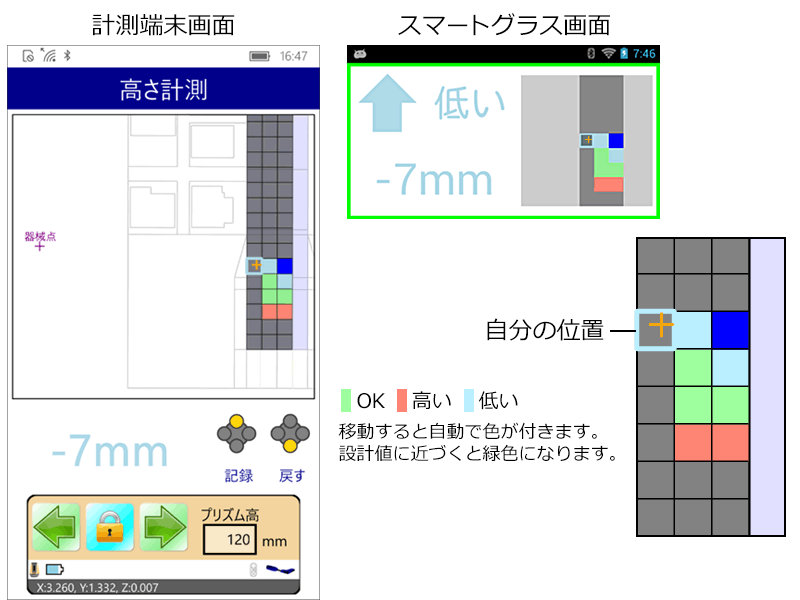

    • 色で視覚的に表示
      色で視覚的に表示

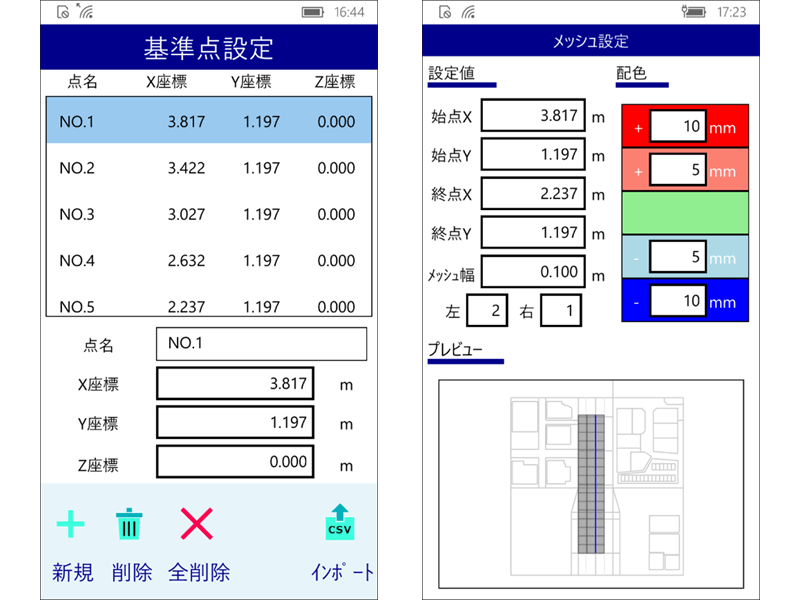

    • 設定画面
      設定画面

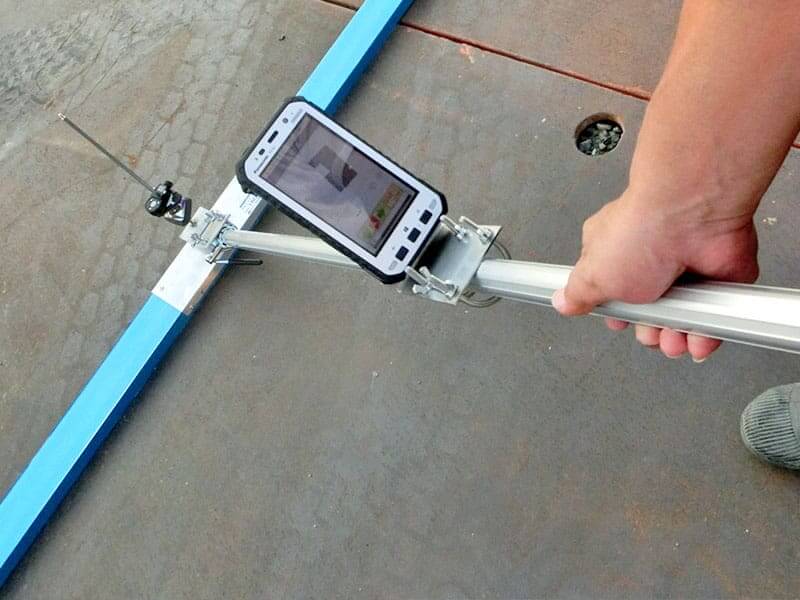

    • 計測端末
      計測端末

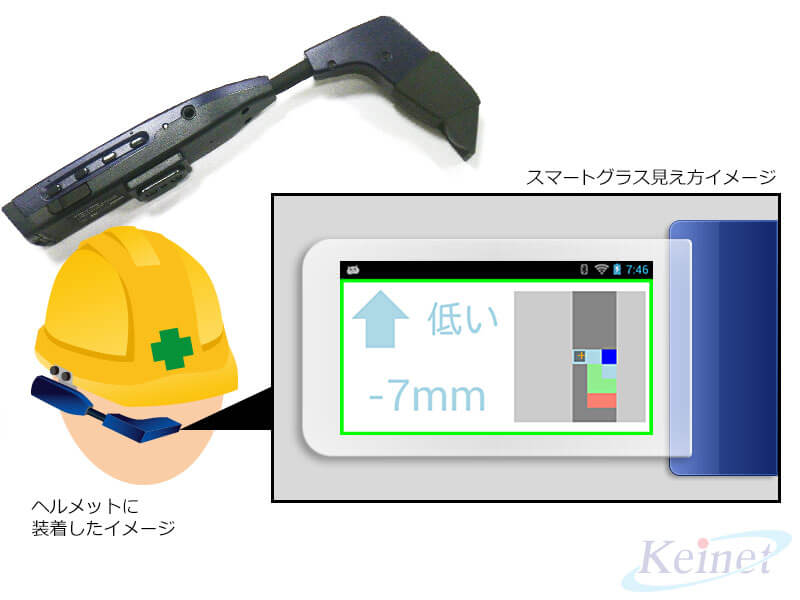

    • ウェアラブル端末 -スマートグラス-
      ウェアラブル端末 -スマートグラス-

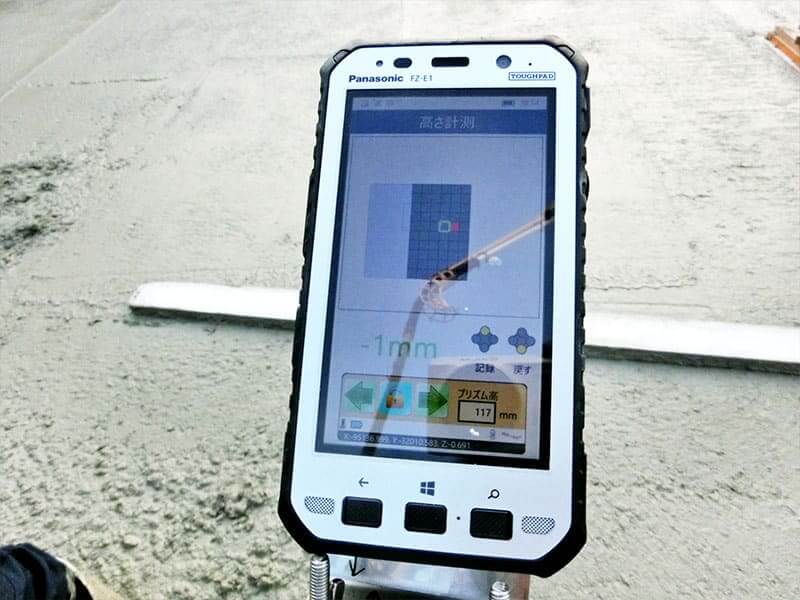

    • 作業員からの視点
      作業員からの視点

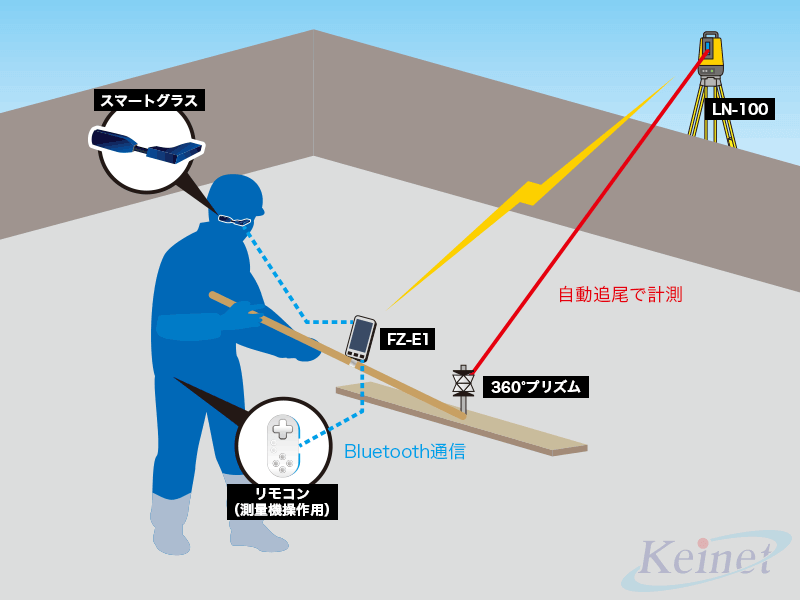

    • 構成図
      構成図

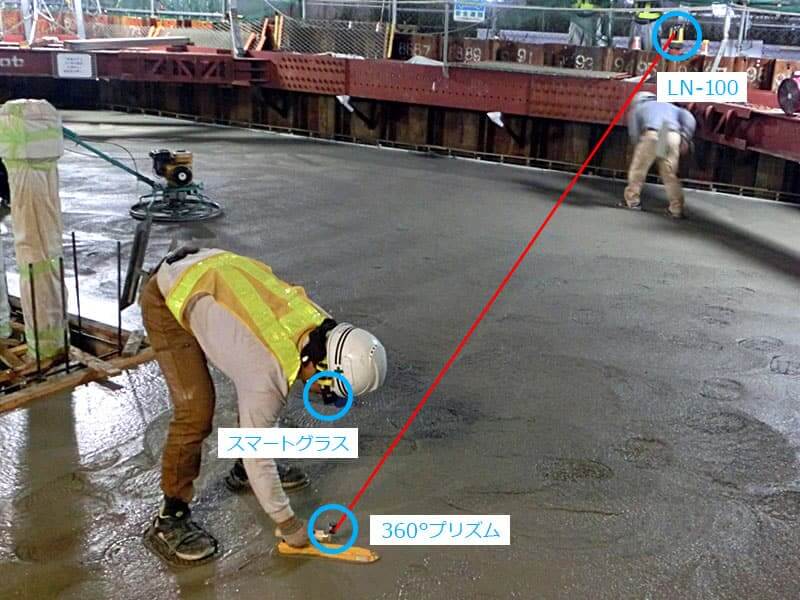

    • 計測風景 -コテ均し-
      計測風景 -コテ均し-

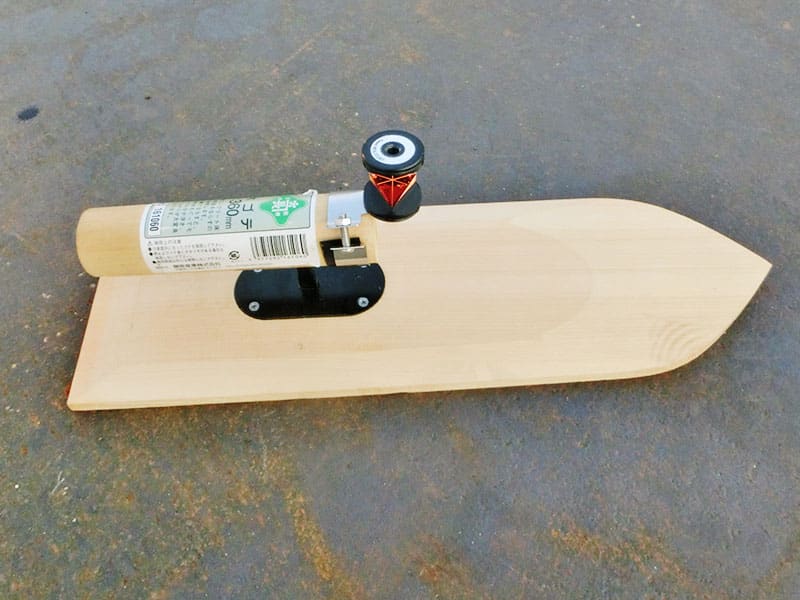

    • 360°プリズムを付けたコテ
      360°プリズムを付けたコテ
