パイルナビ®-V

杭打設管理システム NETIS登録 KT-120091-VE
パイルナビ®-V

杭の位置と傾きをビジュアルで確認 杭打ち施工精度向上支援

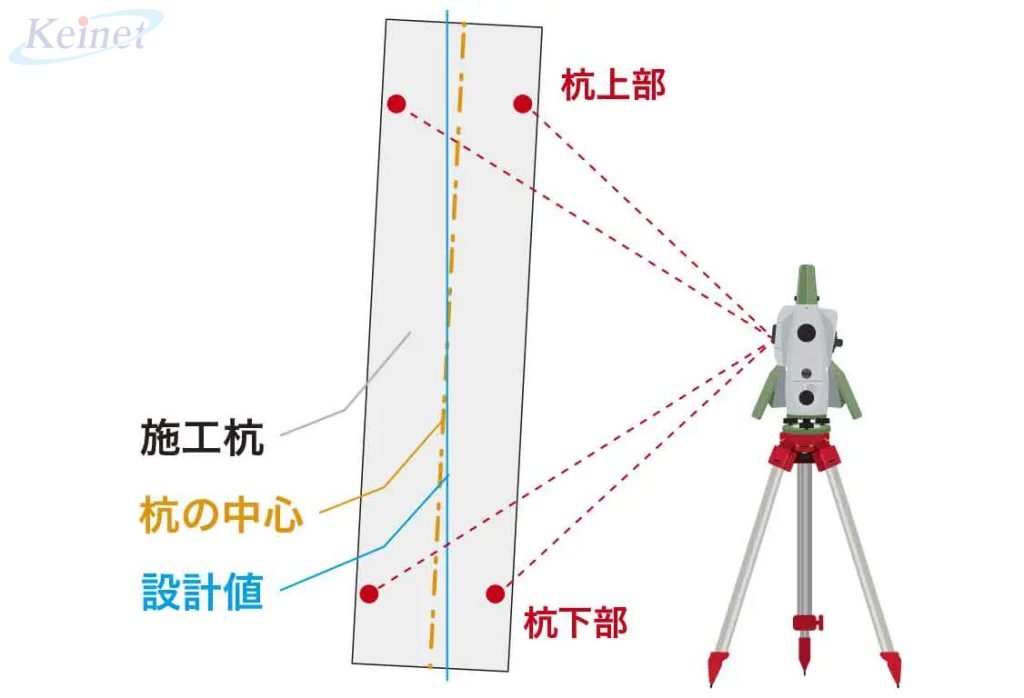

ノンプリズムトータルステーションを用いて杭の外径の2点を計測することで杭芯位置を算出し、杭の偏心を管理するシステムです。設計値と実測値との差異を、数値とビジュアルで車載モニターや遠隔地のWEBブラウザ(K-Cloud)に表示します。


杭打機を打設位置までナビゲーション パイルナビ-P
シートパイルの打設品質管理 パイルナビ-S

機能・特徴

  • 車載モニターとWEBブラウザで表示
    トータルステーションから得られる杭上部(杭下部)の偏差をビジュアルで表示します。オペレーター室に設置する車載モニターだけでなく遠隔地にあるWEBブラウザ(K-Cloud)でも確認できます。

    自動スクリーンショット機能
    計測している画面を自動でスクリーンショット保存します。撮影間隔は任意で設定でき、1分から可能です。
    ※短い間隔にすると環境によってはPCの動作が重くなる場合があります。

    その他の機能
    ・杭芯位置のみ表示
    ・深度管理
    ・警報設定

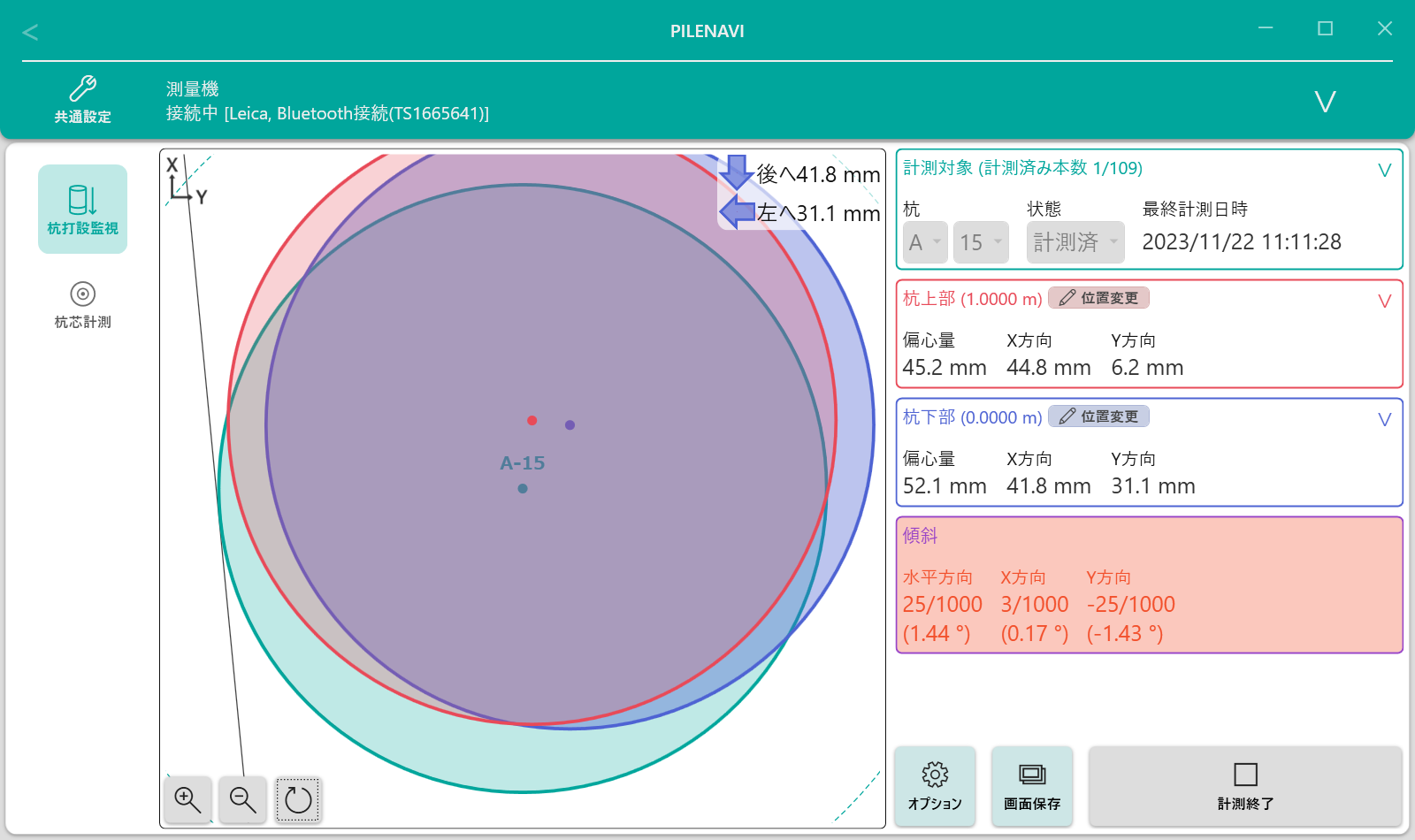

    • 車載モニター画面

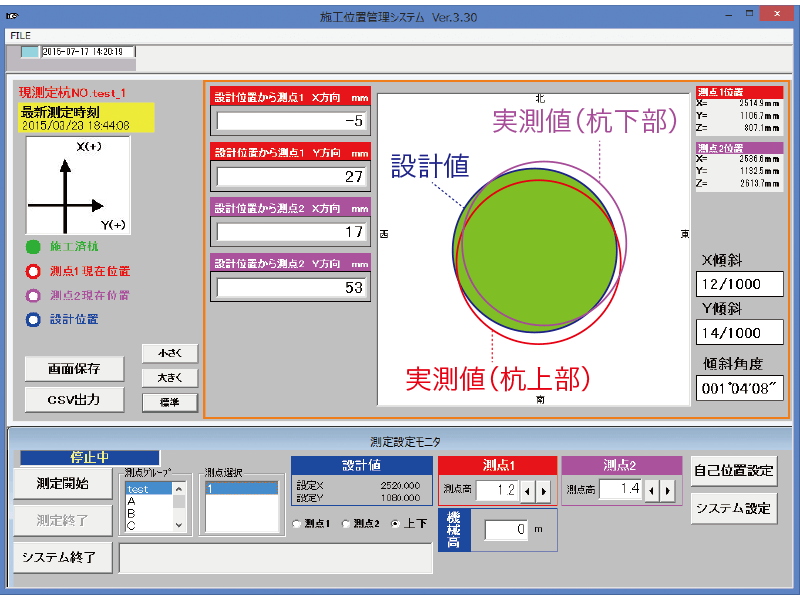

      車載モニター画面
    • WEBブラウザ画面(K-Cloud)

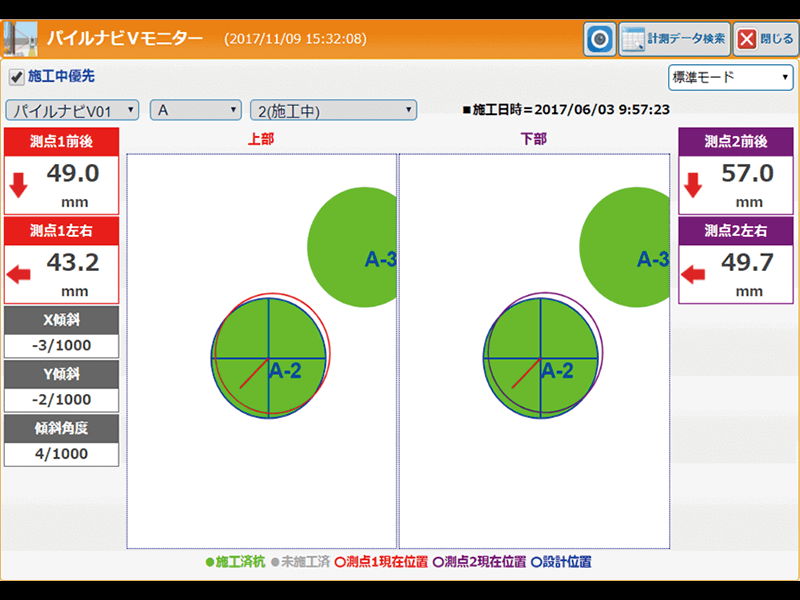

      WEBブラウザ画面(K-Cloud)
    • 使用機器
      使用機器
  • 自動スクリーンショット機能

    計測している画面を自動でスクリーンショット保存します。
    撮影間隔は任意で設定でき、1分から可能です。
    ※短い間隔にすると環境によってはPCの動作が重くなる場合があります。

  • その他の機能

    ・杭芯位置のみ表示
    ・深度管理
    ・警報設定

設置例

  • ?php echo $field['product_installation_title']; ?>

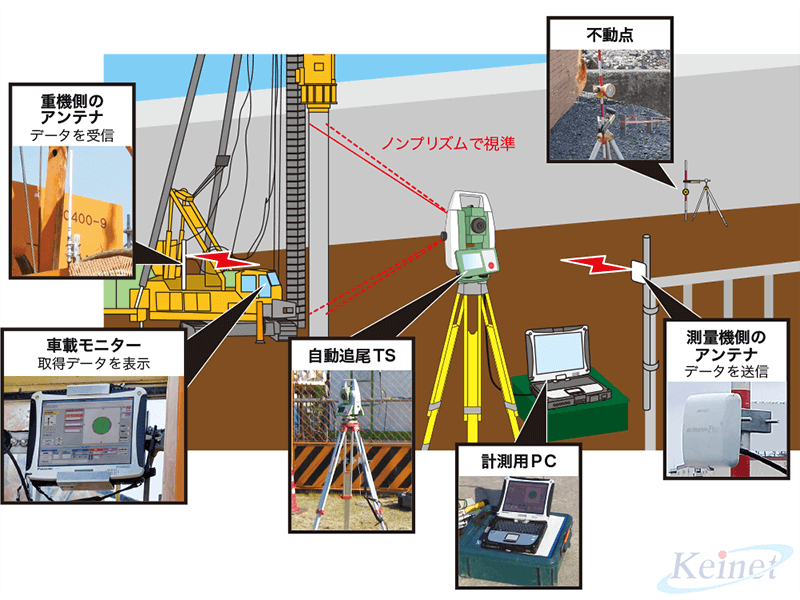

    計測風景(オールケーシング)

  • ?php echo $field['product_installation_title']; ?>

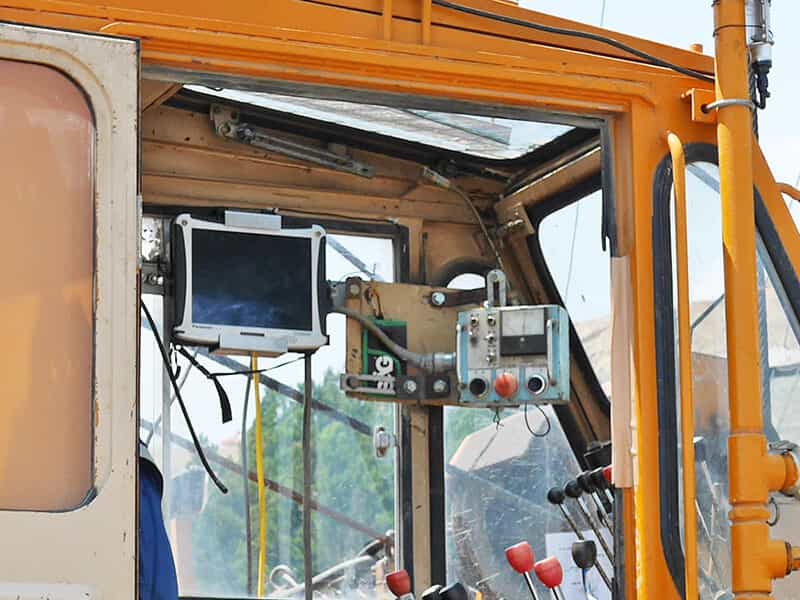

    車載モニター

  • ?php echo $field['product_installation_title']; ?>

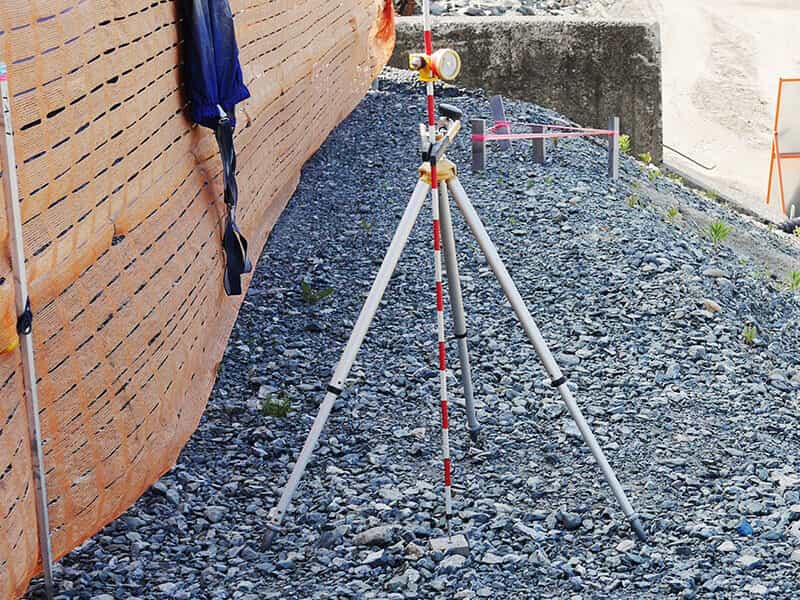

    基準点プリズム

  • ?php echo $field['product_installation_title']; ?>

    指向性アンテナ

  • ?php echo $field['product_installation_title']; ?>

    計測速度を早めたい場合はTSを2台使用

KT-120091-VE

パイルナビ®-V

杭打設管理システム

杭の位置と傾きをビジュアルで確認 杭打ち施工精度向上支援
