橋梁桁変位自動計測システム|3Dブリッジクラウド

施工を中断せずに桁の高さ・位置を把握。

「3Dブリッジ」が「3Dブリッジクラウド」[NETIS番号:KT-230145-A]になりました。
橋梁架設の桁の位置情報を自動視準トータルステーションやGNSSで3次元自動計測するシステムです。現在の実測値と計画高(設計値)との差分を表示することで品質向上と、計測のために作業を中断させる必要がないので作業効率向上に貢献します。
データは現場事務所のPCまたは遠隔地の端末からWEBブラウザ(K-Cloud)で閲覧できます。
※一部K-Cloud非対応


機能・特徴

様々な工法に対応。

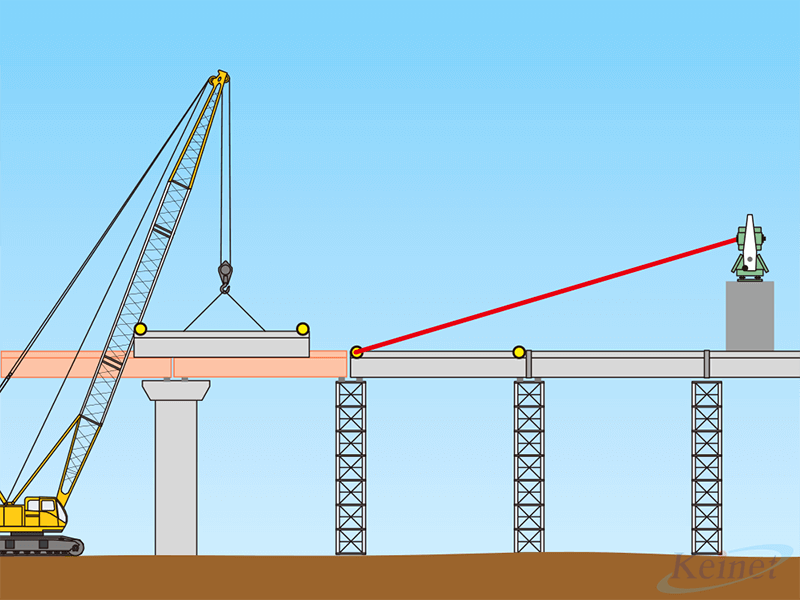

クレーンベント工法

桁にプリズムを設置してトータルステーションで測定し3次元座標を取得します。

架設後の設計値と実測値の差分を計測します。

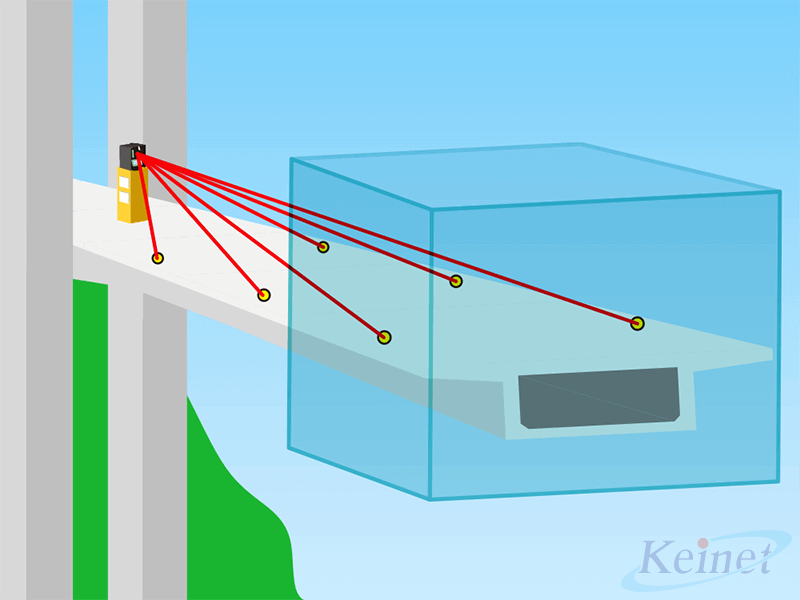

張り出し工法/斜張橋架設

端部にプリズムを設置してトータルステーションで計測し、座標データを取得します。
設定した設計値と実測値の差分を表示します。

桁の各ステップ位置を計測することにより、
桁のたわみ量を把握できます。

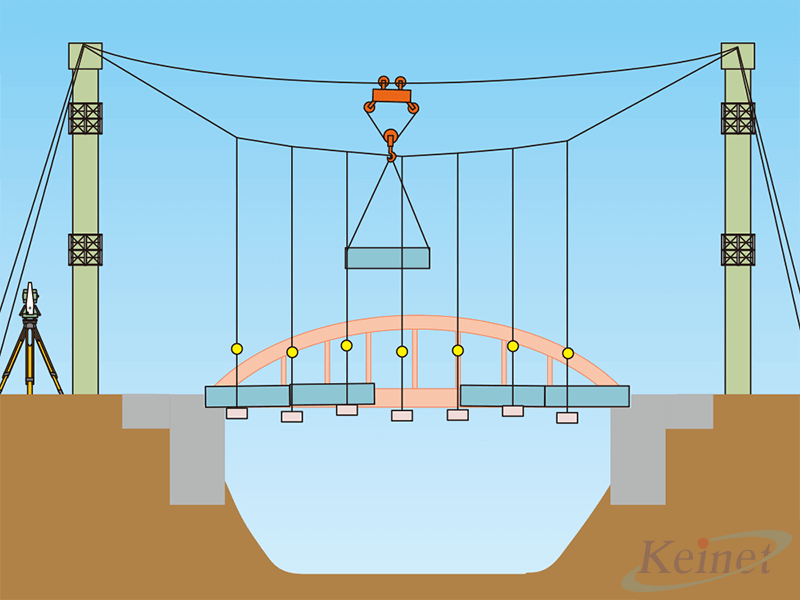

ケーブルエレクション直吊工法

トータルステーションとプリズムで、受梁の位置とワイヤー滑車位置を計測します。

架設中の橋体変形や桁の架設位置が確認できます。

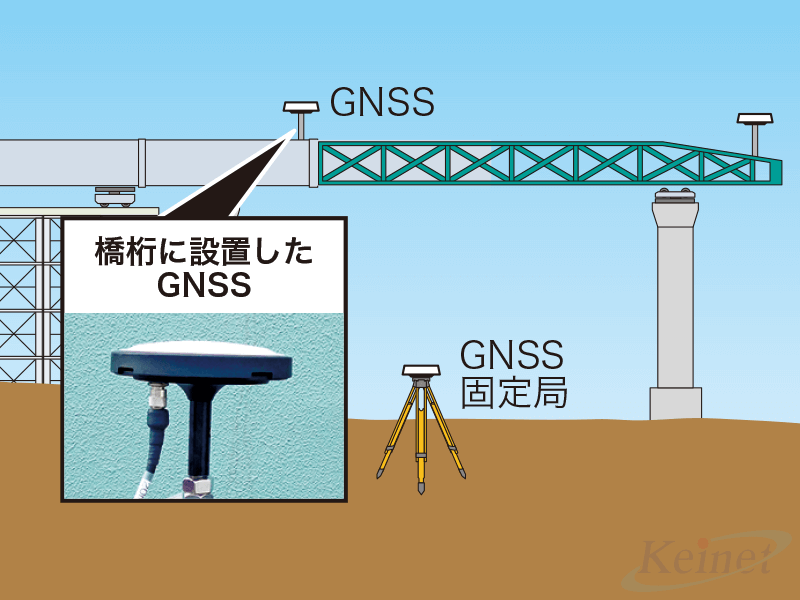

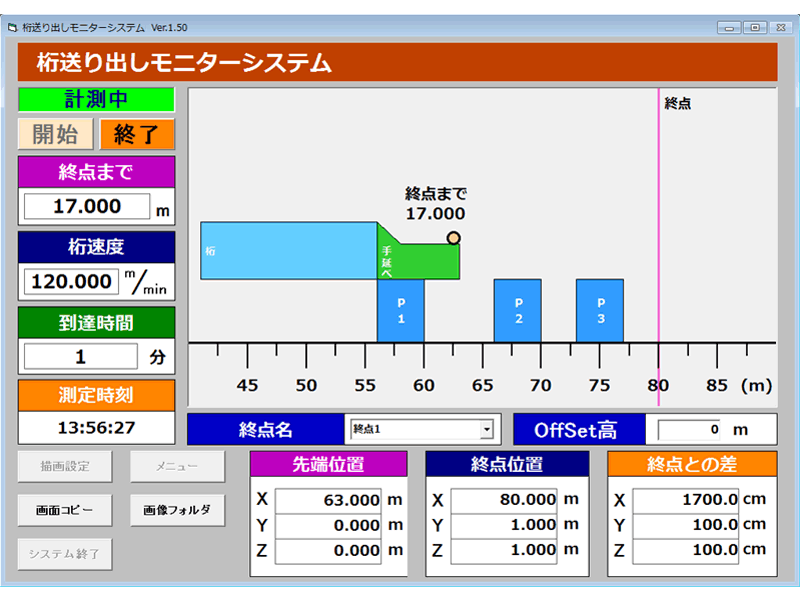

送り出し工法(K-Cloud非対応)

GNSSアンテナを手延の先端と桁の前方・後方に設置して、座標データをリアルタイムに取得します。
手延べ機と桁の直進方向の通りとズレを表示します。

桁ならびに手延べ機の位置を計測することにより、送り出し中の桁の位置を把握できます。

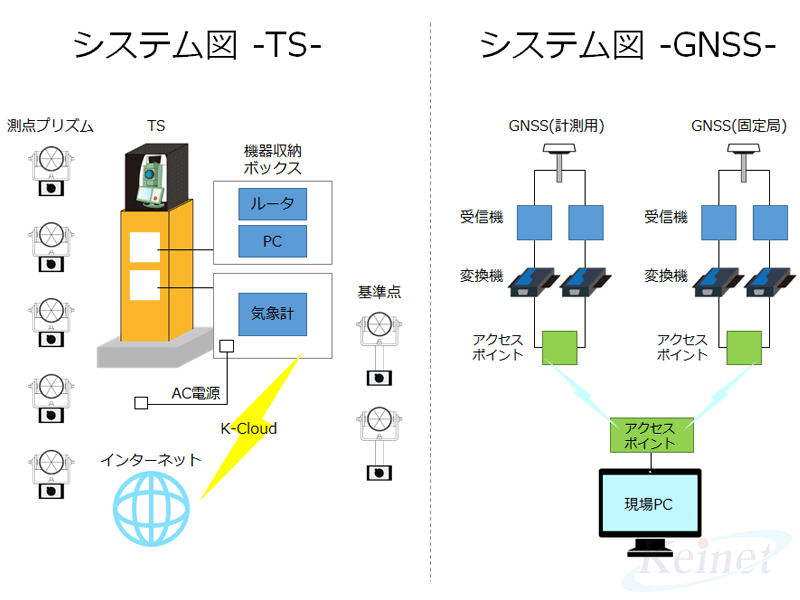

2つの構成


トータルステーションと反射プリズム(K-Cloud対応)

トータルステーションを据付け、測点には反射プリズムを設置します。
トータルステーションの設置個所に、計測用PC、無線LAN、制御ユニットも一緒に設置します。

高精度な自動視準トータルステーションでmm単位の測定を行います。



※100V電源及び架台用コンクリート打設が必要です。

GNSS受信機(K-Cloud非対応)

単管等を用いてGNSSアンテナを設置します。
データ収集用のGNSS受信機を設置し、サーバーを経由し計測用PCにデータを送信します。

電源はソーラーパネルを用いた給電も可能です。

電源が引けない場所、範囲が広い場所に適しています。

収集したデータはWEBブラウザ(K-Cloud)で閲覧・帳票出力。


トータルステーションで計測したデータは、サーバーを経由しWEBブラウザで閲覧、帳票出力も対応しています。
PC、スマートフォンなどで、どこからでも確認できます。

※GNSSでの計測はWEB閲覧不可。

K-Cloud画面

グラフ

帳票(Excel)

警報機能


現場では3段階の表示灯とブザーでお知らせ、

遠隔地では警報メールで管理値越えをお知らせします。

管理基準値を3段階で設定、測点に対してそれぞれ閾値を設定できます。

※GNSSでの計測は警報メール非対応。

導入実績一覧

施工場所工事件名(旧3Dブリッジ含む)
北海道日高自動車道新冠町大節婦川橋上部中央工事
福島県国道121号 6号橋上部工工事
茨城県R4圏央道三坂新田高架橋上部その2工事
宮城県国道349号 丸森第1号橋上部工工事
千葉県国道道路改築工事(仮称下金山橋上部工)
埼玉県R3圏央道中川橋上部工事
神奈川県R3横環南栄IC・JCT本線第3橋他上部工事
岐阜県東海環状自動車道 山県インターチェンジCランプ橋他3橋(鋼上部工)工事
茨城県R3圏央道鬼怒川橋上部工事
愛媛県松山自動車道 上灘川橋他1橋(鋼上部工)工事
山形県国道7号 月光川橋上部工工事
神奈川県新東名高速道路 河内川橋工事
大分県令和3年度交付観改日 第2号道路改良工事

ピックアップ導入実績(旧3Dブリッジ含む)

鹿島建設株式会社 様

阪急淡路駅周辺連続立体交差工事での自動計測

横河・三井造船鉄構・東開JV 様

ケーブルエレクション直吊工法での橋梁架設工事において、計画値に対する桁の施工精度管理

川田建設株式会社 興津川作業所 様

PC桁張り出し架設において 桁の高さをリアルタイムに自動計測

オプションシステム

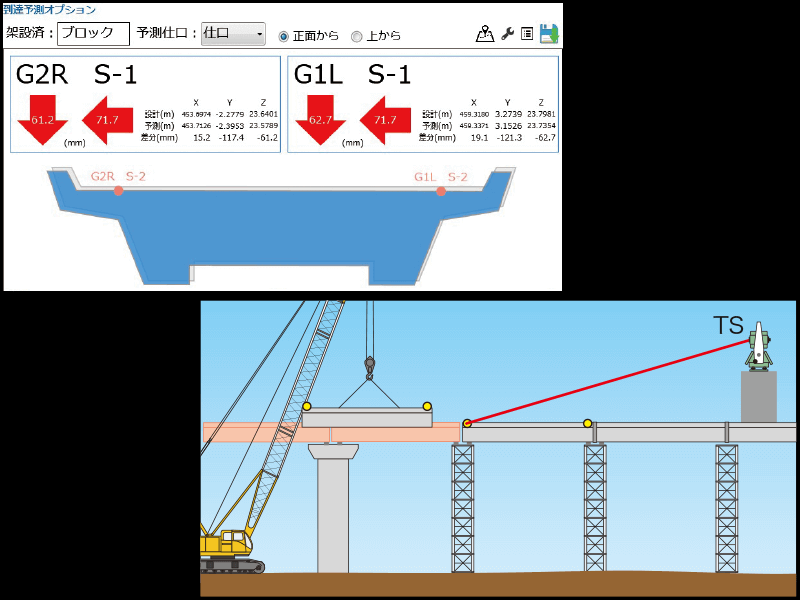

桁形状予測システム(対応工法:クレーンベント工法)


最初に据えた桁の設計位置にプリズムを設置、測定し、桁の位置と設計値を比較した差分から次以降の予測値を算出するクレーンベント工法専用のオプションシステムです。

よくあるご質問

トータルステーションでの計測は悪天候でも可能ですか?

エラーになることもありますが、カバーをするなどの対策を行います。

測点は何個まで設定できますか?

測点の制限はありませんが、定時計測の時間、測距回数によって異なります。
詳しくは別途ご相談ください。

警報メールのアドレスは変更できますか?

警報は3段階で設定でき、それぞれのメールアドレスを変更することが可能です。
※変更する際は弊社が変更手続きを行います。

金額を教えてください。

1か月単位のレンタルになります。
基本パッケージ:貸出機器レンタル費、システム設置/撤去費などになります。
現場によって設備が異なる場合があるため詳しくは営業担当までお問い合わせください。
