24時間・自動・無人稼働による3次元変位計測。

2024年3月、NETISを新しく取得しました!
KT-230145-A(3次元変位自動計測クラウド管理システム)
※旧NETIS番号:KT-130095-VE

自動視準トータルステーションやGNSSやGNSS受信機を使用し、地盤や既設構造物の挙動を3次元計測するシステムです。
計測データはWEBブラウザ(K-Cloudリニューアル版)に表示され、遠隔地からでも確認できます。

▼カタログ更新日:2024年5月



機能・特徴

計測ポイントの挙動を24時間、自動で監視。


自動視準トータルステーションやGNSSアンテナ・受信機を使用して、3次元座標を取得し、計測ポイントの変位を計測。
近接工事による橋梁や鉄道への影響監視、法面やダムの長期間にわたる動態観測といった様々な現場で活用できます。

近接工事による影響監視

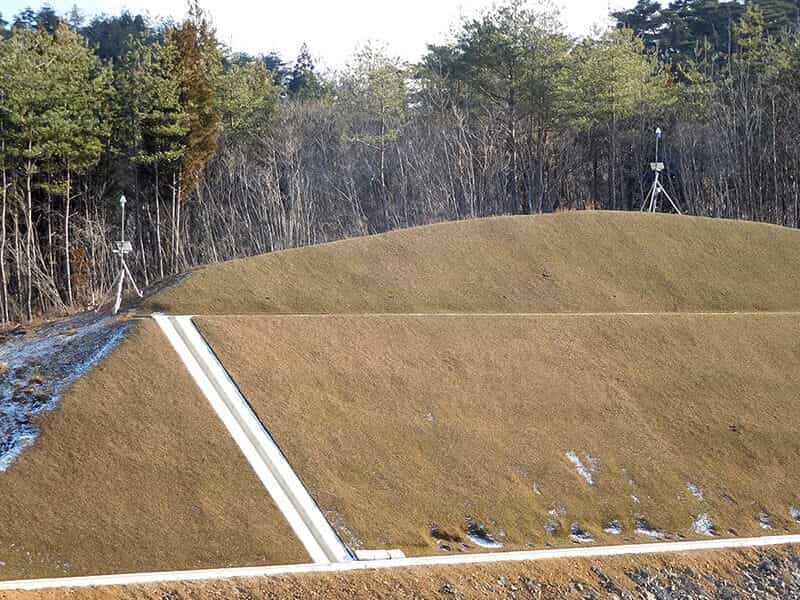

法面・ダムの動態観測

盛土・切土の変位計測

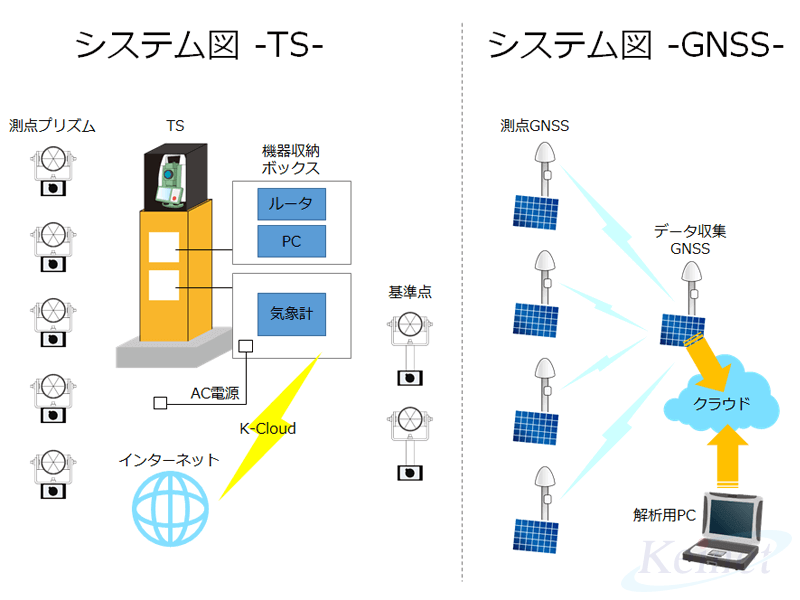

2種類の計測方法

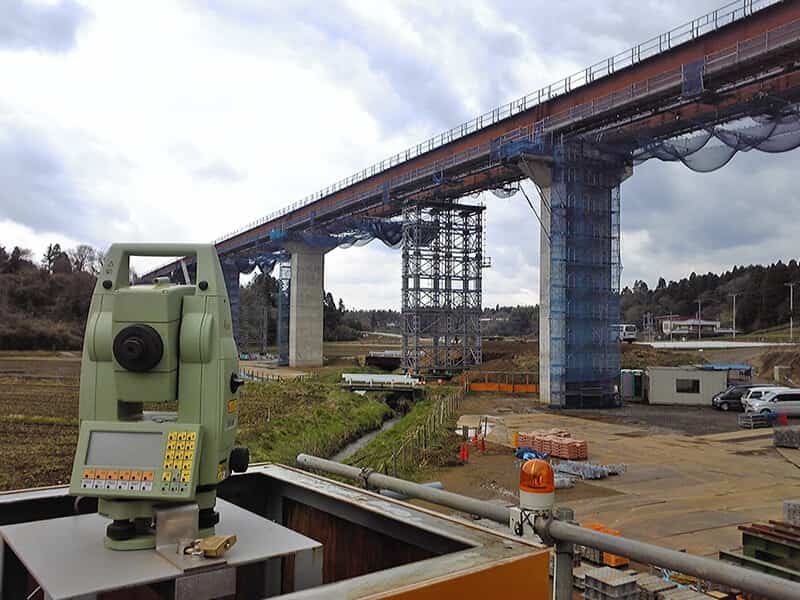

トータルステーションと反射プリズム

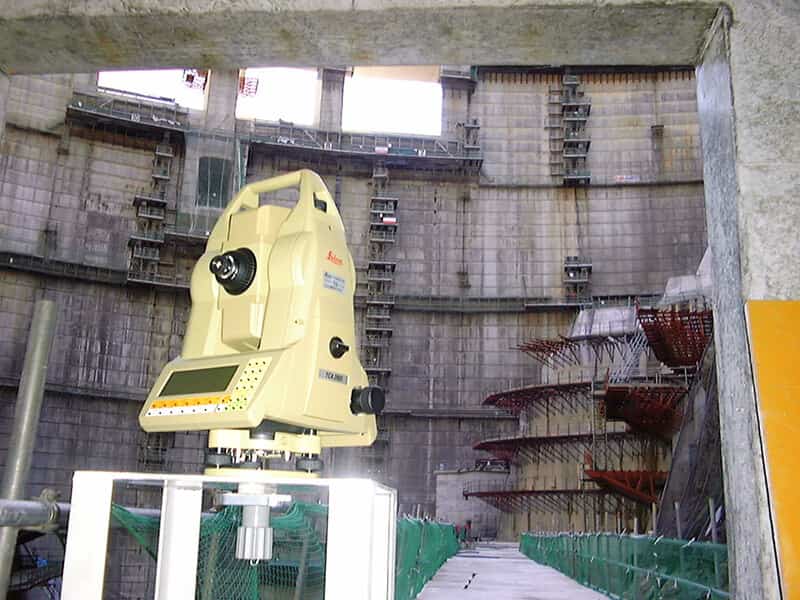

雨除けボックスと架台でトータルステーションを
据付け、測点には反射プリズムを設置します。
計測用PC、無線LAN、制御ユニットも一緒に設置します。

高精度な自動視準トータルステーションでmm単位の精度を実現します。

※100V電源及び架台用コンクリート打設が必要です。

GNSSアンテナとGNSS受信機

単管を地面に打ち込んで、その上にGNSSアンテナを据えます。
電源はソーラーパネルより給電します。

データ収集用のGNSS受信機を設置し、サーバーを経由し計測用PCにデータを送信します。

電源が引けない場所、範囲が広い場所に適しています。

収集したデータはWEBブラウザ(K-Cloudリニューアル版)で閲覧・帳票出力。


計測データは自動で収集され、サーバーを経由しWEBブラウザで閲覧することができます。
PC、スマートフォンなどで、どこからでも確認できます。

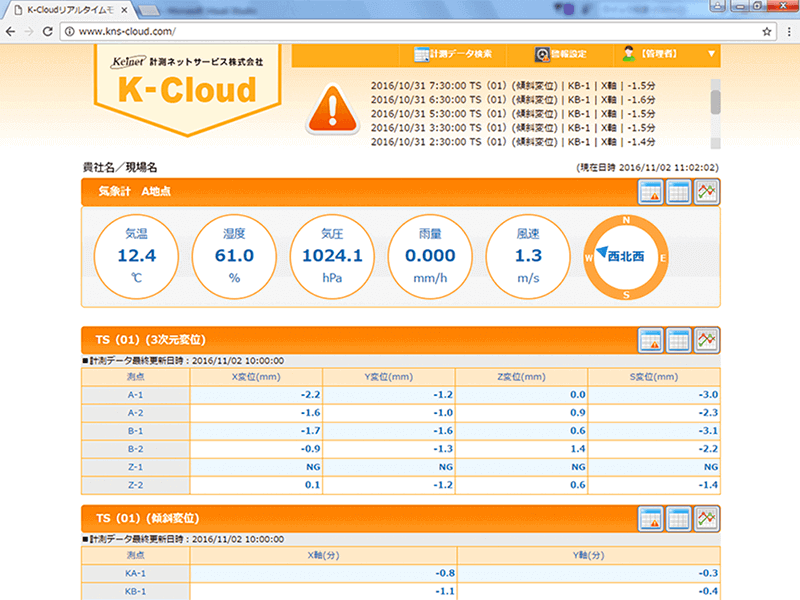

WEBブラウザ画面

グラフ(PDFデータ)

グラフ

帳票(Excel)

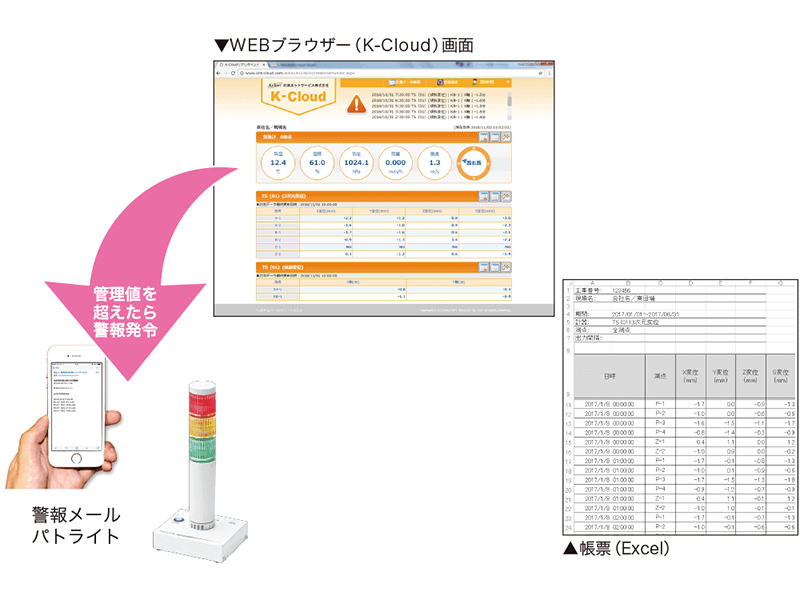

警報機能


現場では3段階の表示灯とブザーでお知らせ、

遠隔地では警報メールで管理値越えをお知らせします。

管理基準値を3段階で設定、測点に対してそれぞれ閾値を設定できます。

導入実績一覧

DAMSYSは導入実績900件以上!様々な現場で導入されています。

施工場所工事件名
鳥取県令和4年度北条JCTランプ橋第3鋼上部工事
愛知県令和4年度 設楽ダム国道257号1号橋PC上部工事
静岡県令和5年度 清水港富士見地区岸壁(-14m)改良工事(その2)
沖縄県令和2年度小禄道路橋梁下部工(P26~P28)工事
茨城県R4国道6号千代田石岡BP恋瀬川橋下部その2工事
青森県十三湖農地防災事業 芦野頭首工建設工事
新潟県新川流域二期農業水利事業 新川河口自然排水樋門建設工事
宮崎県宮崎218号童里トンネル新設工事
北海道函館港弁天地区-5.0m岸壁地盤改良工事
愛知県令和2年度 設楽ダム国道257号小松地区道路建設工事
福島県22-41370-0203道路橋りょう整備(再復)工事(道路改良)
千葉県ふさのくに観光道路工事(仮称黒部川新橋上部工その2)
和歌山県国道168号(仮称1号トンネル)道路改築工事

※2024年3月更新

ピックアップ導入実績

村本建設株式会社 様

下水道管入替え工事に伴う既設橋の撤去とボックスカルバートの設置工事の道路の変位計測

東鉄工業株式会社 様

老朽化した配水管の更新事業における鉄道構造物への影響監視

株式会社藤井基礎設計事務所 様

強い地震時にダムが不安定化する恐れがあるため、 安定化工事実施までの間モニタリングにて安全管理

オプションシステム

重点監視システム

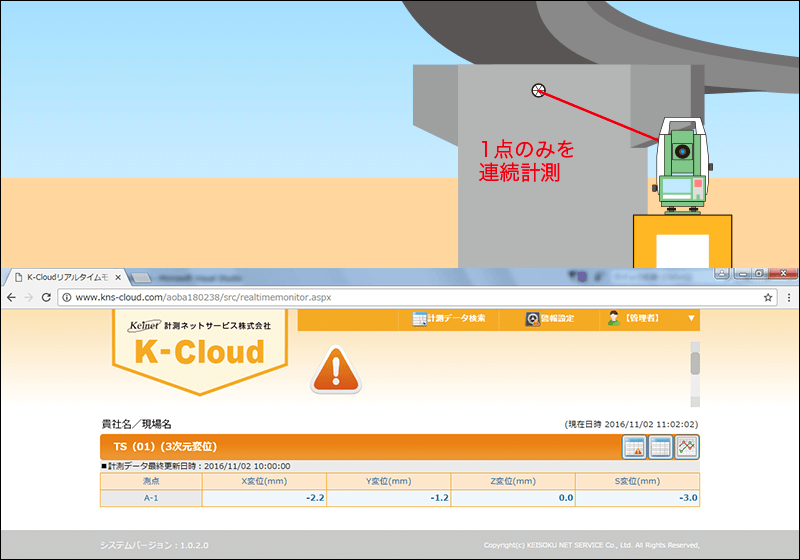

状況と特に把握したい任意の1点をリアルタイルに計測するシステムです。
測点にプリズムを設置し、トータルステーションで計測して変位を把握します。

計測点を1箇所に限定することでより早く変位を知ることができます。

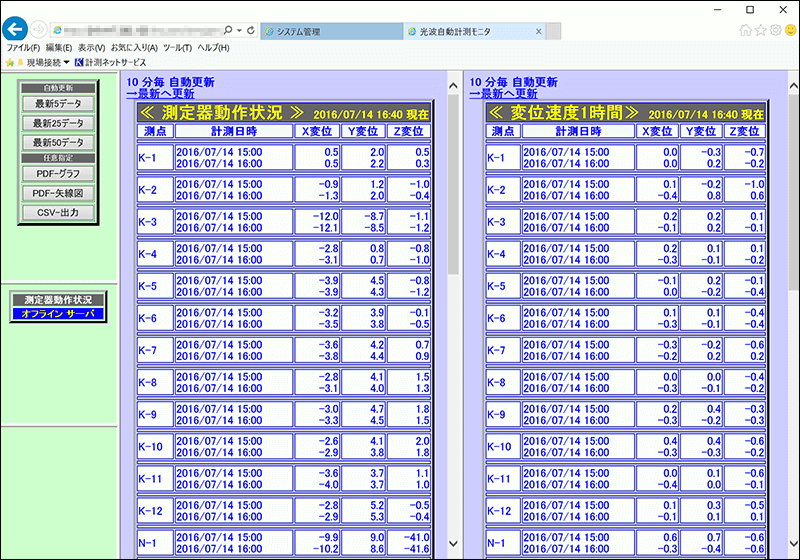

変位速度


最新の値と指定した過去日時との変位差を表示します。
どれだけの速度で変位が起きているかを把握することを目的とした機能です。
法面の観測に適しています。

よくあるご質問

悪天候でも計測できますか?

エラーになることもありますが、カバーをするなどの対策を行います。
気象計を一緒に取り付けることで気温や風などによる数値の乱れを補正します。

工事をしている日中だけ計測をしたいのですが可能ですか?

簡易版のモバイルダムシスで対応可能です。ダムシスと同様の精度ですのでぜひご検討ください。

測点は何個まで設定できますか?

測点の制限はありません。
定時計測の時間、測距回数によって異なりますので別途ご相談ください。

警報メールのアドレスは変更できますか?

警報は3段階で設定でき、それぞれのメールアドレスを変更することが可能です。
※変更する際は弊社が変更手続きを行います。

金額を教えてください。

1か月単位のレンタルになります。
基本パッケージ:貸出機器レンタル費、システム設置/撤去費などになります。
現場によって設備が異なる場合があるため詳しくは営業担当までお問い合わせください。

システム説明動画

3次元変位計測システム DAMSYS -ダムシス-紹介動画

関連サイト

設置例

  • ?php echo $field['product_installation_title']; ?>

    トータルステーション設置架台

  • ?php echo $field['product_installation_title']; ?>

    GNSS

  • ?php echo $field['product_installation_title']; ?>

    プリズム -壁面-

  • ?php echo $field['product_installation_title']; ?>

    プリズム -シートパイル-

  • ?php echo $field['product_installation_title']; ?>

    パトライト

  • ?php echo $field['product_installation_title']; ?>

    鉄道橋の変位計測

  • ?php echo $field['product_installation_title']; ?>

    堤防の変位計測

  • ?php echo $field['product_installation_title']; ?>

    推進工事に伴う地表面への影響

  • ?php echo $field['product_installation_title']; ?>

    護岸、土留めの変位計測

  • ?php echo $field['product_installation_title']; ?>

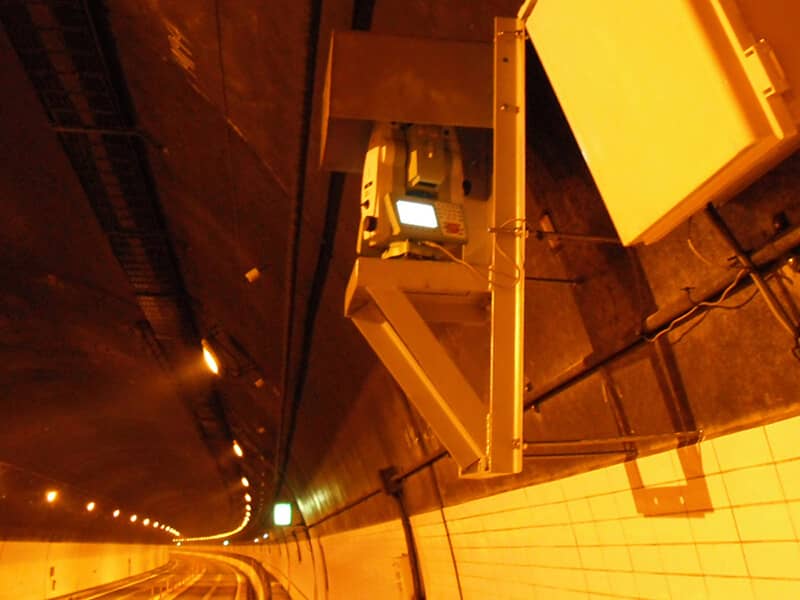

    トンネル内空変位計測
